中央空調膠球清洗裝置★膠球清洗裝置★全自動膠球清洗裝置★凝汽器膠球清洗裝置★冷凝器膠球清洗裝置★自動在線膠球清洗裝置等規格型號都有，我們將給你低的出廠價，大量批發，價格更優惠。

訂貨提示：

               該產品屬于非標產品，規格品種多，需要根據客戶提供的參數或要求定制，您可將產品的技術參數傳真：0518-85372403或發郵件809827864@qq.com咨詢電話：0518-85372405 聯系人:孫經理 13861430261。

               注意:我公司是實體生產廠家，具有真實的生產車間、廠房等設備，我們將熱情的服務態度，歡迎您前來考察！

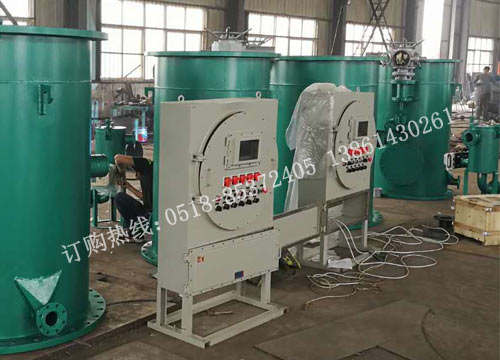

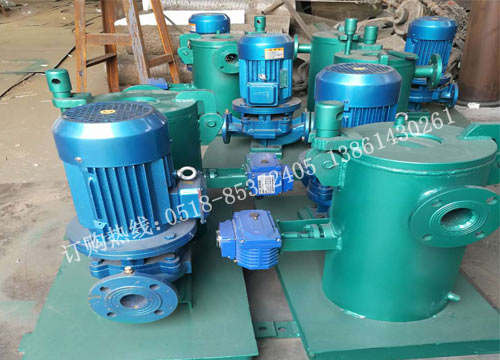

中央空調膠球清洗裝置生產現場	全自動冷凝器膠球清洗裝置
膠球清洗裝置|冷凝器膠球清洗裝置	膠球清洗裝置專用電動二次濾網

      中央空調膠球清洗裝置|電動二次濾網

一、中央空調膠球清洗裝置概述:

      中央空調膠球清洗裝置是對中央空調主機﹙冷凝器、蒸發器﹚冷卻管進行有效清洗的設備。該裝置性能的好壞直接影響到主機﹙冷凝器、蒸發器﹚冷卻管的清潔程度和傳熱效果。隨著國民經濟的快速發展，近年來中央空調的市場逐漸托寬，該裝置廣泛用于中央空調主機﹙冷凝器、蒸發器﹚清洗工作，在連續工作不降低負荷的情況下，可以隨時在線清洗，能始終保持冷卻管的清潔，能保證正常換熱效果，減少主機﹙冷凝器、蒸發器﹚冷卻管的腐蝕，大大延長冷卻管的使用壽命，減輕了工人的勞動強度，增加經濟效益。確保中央空調的安全穩定經濟運行，中央空調膠球清洗裝置是對中央空調清洗不可缺少的設備。

      我公司設計生產的中央空調膠球清洗裝置是目前高新產品，中央空調膠球清洗裝置主要由漏斗式收球網和先進的強排污反沖清洗二次濾網、畜球器、膠球泵、投球閥、PLC控制系統等組成。

      1、結構設計新穎合理。

      2、PLC控制系統自動化性能高，操作方便，無需人員值守。

      3、系統自動啟停，投球飽和狀態情況下膠球回收率可達（≥95%）。

      4、強排污自清洗二次濾網過濾效果好，二次濾網過濾能力強，技術領先。

二、中央空調膠球清洗裝置使用范圍:

      漏斗式收球網是根據中央空調主機﹙冷凝器、蒸發器﹚冷卻管專門設計的，主要適用于中央空調主機冷卻水管的清洗，該裝置還適用于冷油器和熱交換器冷卻管的清洗，大大提高了冷油器和熱交換器換熱效果，還有效提高了經濟效益。

三、中央空調膠球清洗裝置優點:

      1、我公司設計生產的中央空調膠球清洗裝置是系列產品，具有不漏球、不切球、不跑球、不堵球等優點。

      2、中央空調膠球清洗裝置收球率：冷卻水壓力≥0.15Mpa，投球達到飽和狀態下，收球率≥95%。

      3、收球網柵網采用不銹鋼沖孔板制作，膠球清洗裝置的使用壽命可以延長到30年。

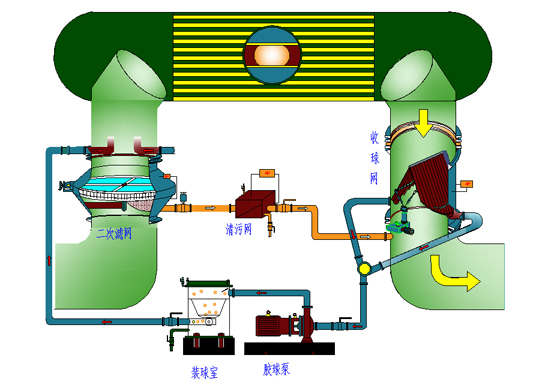

四、中央空調膠球清洗裝置工作原理:

      選用合適的膠球，將膠球從畜球器手孔處投入畜球器內，投球數量為主機冷卻水管數的10%左右，裝球完畢。先打開收球網的收球閥和投球閥，然后啟動膠球泵，關閉放水閥，打開畜球器上的排氣閥，排完畜球器內的空氣后，關閉排氣閥，當水流正常運行時慢慢打開畜球器的切換閥，切換時不宜過快的切換，過快切換會導至收球網堵球。膠球在循環水壓力帶動下進入﹙冷凝器、蒸發器﹚水室。膠球在循環水進出口壓力差的作用下，跳動洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，冷卻管內壁泥沙污垢被膠球沖刷下來隨著水流帶出，膠球經循環水的帶動下進入收球網，收球網將膠球分離出來，膠球重新進入畜球器，膠球泵按此規律往復循環將膠球打入中央空調主機﹙冷凝器、蒸發器﹚冷卻水管，進行連續清洗，運行適宜時間一般為20∽40分鐘 。

五、收球網的型號及技術參數:

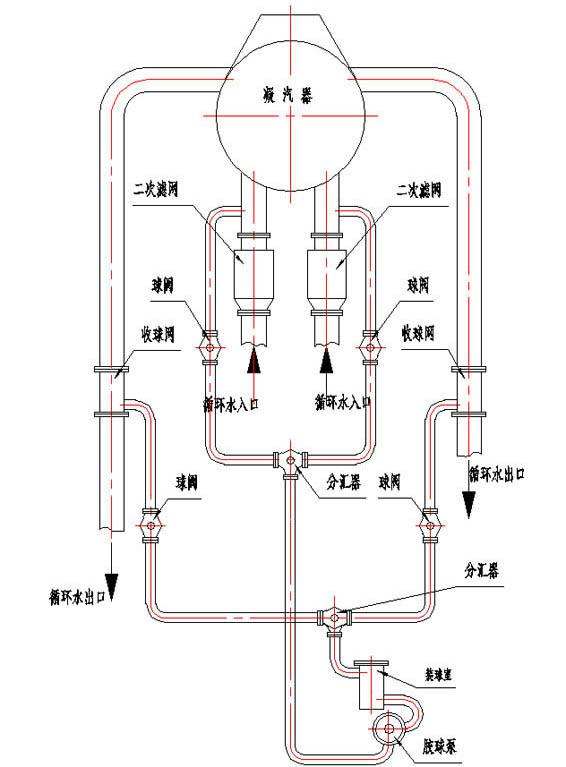

六、中央空調膠球清洗裝置組成:

      1、強排污自清冼二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以過濾大于1㎜以上的一切雜物，保證膠球在主機﹙冷凝器、蒸發器﹚冷卻管內正常運行，強排污自清冼二次濾網起到了非常關鍵的作用。詳細工作參數等情況參閱強排污自清冼二次濾網使用說明書。電動旋轉強排污反沖洗自清冼二次濾網結構形式如電動旋轉強排污反沖洗自清冼二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污反沖洗裝置等部件組成。

      2、收球網：漏斗式收球網是膠球清洗系統中的關鍵設備，它安裝在中央空調主機﹙冷凝器、蒸發器﹚冷卻水的回水管段上，它的作用是把膠球從冷卻水中分離出來。我公司設計的漏斗式收球網，它克服了柵板的漏球、跑球、切球、碎球等缺點，操作方便，收球率高，經濟效益好。

      3、畜球器：畜球器是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、排氣閥、放水閥。

      4、膠球泵：它是膠球系統中讓膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。

      5、球閥，主要投球和收球系統的開啟及關閉系統，球閥：手動系統選用手動球閥，PLC自動控制系統選用自動球閥。

七、中央空調膠球清洗裝置PLC自動控制:

      中央空調膠球清洗裝置實現PLC全自動化控制，主要靠PLC模塊自動化控制。電動二次濾網在進水口設有水壓信號口，配有差壓變送器。過濾實現過程、當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥門進行自動排污。當水差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥門。PLC自動控制，同時配有時間控制實施計劃，起到安全二級保護，膠球清洗投用設置二級時間保護，時間設計范圍可以設置0-99小時自動投用一次。投用時間可以設置為3分鐘，二級保護投用時間設計按用戶要求。

      中央空調膠球清洗裝置PLC模塊指令打開畜球器前置電動投球閥和電動收球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。5分鐘后PLC模塊指令打開畜球器切換閥，當膠球清冼時間滿足30分鐘后。PLC模塊指令關閉畜球器的電動切換球閥，收球15分鐘后，PLC指令關閉循環水管道回水管道上裝有收球閥。其次PLC再指令關閉投球管道上的電動投球球閥，單流程運行此時 PLC指令停止膠球泵。

      如果是雙流程運行規程，此時PLC指令打開另一側收球網管道上的電動收球閥，其次打開投球管道上的電動投球閥，再打開畜球器電動切換閥，當膠球清冼時間滿足30分鐘后。PLC模塊指令關閉裝球室的電動切換球閥，收球15分鐘后，PLC指令關閉循環水管道回水管道上裝有收球閥。其次PLC再指令關閉投球管道上的電動投球球閥，最后PLC指令停止膠球泵。雙流程運行結束。

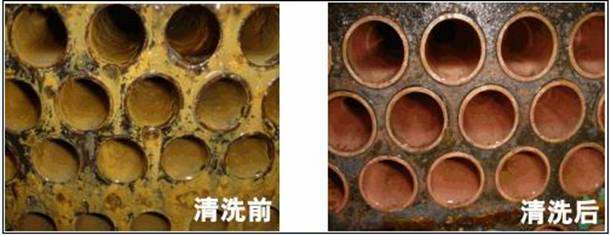

清洗效果圖:

系統壽命簡析及安全性:

      中央空調冷凝器在線膠球清洗系統無故障運行時間為10年，壽命在18年以上。

系統主體使用壽命分析：

      管路：焊接接頭應變疲勞，管體腐蝕磨損，18-20年（20000h-22000h）

      膠球循環泵：一般壽命在20年

      電動閥：國內知名品牌 密封件O型圈，法蘭墊圈等，更換周期為3年

      電器柜：采用國際知名品牌電子元器件，質量可靠，維護方便。

經濟性分析:

      以3臺750冷頓的開利冷水機組的中央空調分析，壓縮機功率均為2637KW,機組運行時間為4個月計算。我們以節能15%計，平均負荷按80%計算，每天運行24小時，以每月30天，電費每度為1.0元進行計算。則：

全年可節約電費為：

      2637 kW×80%×1小時×1.0元/度×15%×24小時×30天×4個月=911347元

      此外，加上每年的貴公司進行兩次化學清洗計算，一次按3萬元，則合計全年可用6萬元清洗，則安裝全年可產生約為91萬元的經濟效益。事實證明，用戶短時間內即可完全回收設備的全部投資成本。
