管式冷油器↑管式冷油器用途↑管式冷油器結構↑管式冷油器特點↑管式冷油器↑管式冷油器型號↑管式冷油器安裝等規格型號都有，我們將給你低的出廠價，大量批發，價格更優惠。
訂貨提示：
該產品屬于非標產品，規格品種多，需要根據客戶提供的參數或要求定制，您可將產品的技術參數傳真：0518-85372403或發郵件809827864@qq.com咨詢電話：0518-85372405 聯系人:孫經理 13861430261。
 |
 |

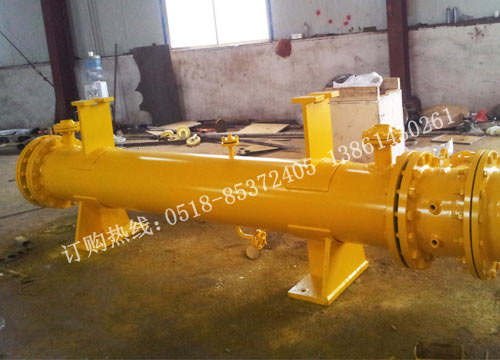

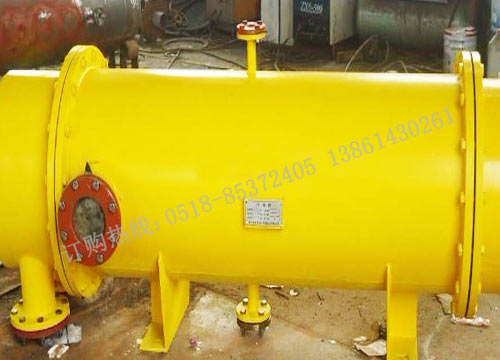

| 管式冷油器（立式 采用不銹鋼管） | 管式冷油器（臥式 材質銅管） |
 |
 |

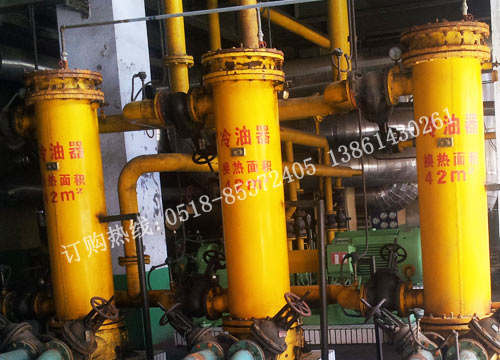

| 管式冷油器生產現場 | 立式安裝（管式冷油器串聯） |
一、管式冷油器用途：
LY型管式冷油器是電力系統中普遍使用的一種油冷卻設備，利用該設備可使具有一定溫差的兩種液體介質實現熱交換，從而達到降低油溫，保證電力設備正常運行的目的，主要用于設備潤滑油冷卻、變速系統油冷卻、變壓器油冷卻及汽輪機的油系統、磨煤機的油系統循環冷卻等。
二、管式冷油器結構形式：
管式冷油器按安裝形式，分為立式和臥式兩種；按冷卻管形式分為光管式和強化傳熱管式兩種；按冷卻管材質分為銅管和不銹鋼管兩種。需根據不同的場合、使用性能等要求進行正確選用。
三、管式冷油器特點：
1、換熱管可采用0.5-0.7mm的薄壁不銹鋼管材，提高了整體換熱性能，在相同的換熱面積下，總體的傳熱系數比銅管提高2.121-8.408％。
2、管材可采用銅管或TP304、TP316、TP316L等優質不銹合金鋼，使其具有較高的硬度，管子的鋼度也明顯提高，因此，具有很強的耐高溫蒸汽的沖擊性能及抗振性能。
3、采用優質不銹鋼管后由于管子內壁光滑，使得其邊界層流底層厚度減薄，既強化換熱，又提高了抗結垢性能。
4、為了消除焊接應力，全部不銹鋼管在保護氣體中以1050℃高溫進行熱處理。
5、所有不銹鋼管均采用壓差進行泄漏檢查，液壓試驗至MPa，分種無壓降。
6、采用優質不銹鋼管后抗氯離子能力強、設備造價低廉。
四、管式冷油器型號:
|
汽輪機 |
冷油器 |
冷卻面積 |
冷卻油量 |
設計溫度 ℃ |
最高工作水溫 ℃ |
設計水量 |
配套臺數 |
備注 |
|
|
進油 |
出油 |
||||||||
|
N1.5 MW |
LY-10 |
10 |
8 |
55 |
45 |
33 |
25 |
1 |
|
|
N3 MW |
LY-10 |
10 |
8 |
55 |
45 |
33 |
25 |
2 |
|
|
N 6 MW |
LY-12.5 |
12.5 |
8.7 |
55 |
45 |
33 |
25 |
2 |
|
|
N 12 MW |
LY-17.5 |
17.5 |
12.6 |
55 |
45 |
33 |
30 |
2 |
|
|
N 15 MW |
LY-20 |
20 |
12.6 |
55 |
45 |
33 |
30 |
2 |
|
|
N 20 MW |
LY-30 |
30 |
27 |
55 |
45 |
33 |
65 |
2 |
|
|
N 25 MW |
LY-35 |
35 |
30 |
55 |
45 |
33 |
85 |
2 |
|
|
N 30 MW |
LY-42 |
42 |
36.9 |
55 |
45 |
33 |
102 |
2 |
|
|
N 50 MW |
LY-48 |
48 |
40 |
55 |
45 |
33 |
112 |
2 |
|
|
N100 MW |
LY-55 |
55 |
47 |
55 |
45 |
33 |
135 |
2 |
|
|
N125 MW MW |
LY-60 |
60 |
52.8 |
55 |
45 |
33 |
150 |
2 |
|
|
N200 MW |
LY-75 |
75 |
72 |
55 |
45 |
33 |
170 |
2 |
|
|
N300 MW |
LY-95 |
95 |
120 |
55 |
45 |
33 |
200 |
2 |
|
五、管式冷油器安裝運行與維修：
1、正確放置冷卻油，保證進油，出油管道相對聯接位置準確。
2、進出水管道法蘭和安裝底腳螺栓應現場配裝。
3、所有管道法蘭和閥門密封處，密封嚴密無泄露。
4、管式冷油器投動前，應對管路進行清洗，防止泥沙植物堵塞散熱管。
5、管式冷油器投運時，應先緩慢開啟進油閥及頂部放氣閥（直氣角）排盡其殼體內的氣體，即關閉頂部放氣閥，先開啟出口油閥，然后，全開冷油器出水口閥門、空氣放盡后關閉，根據冷油器出口油溫調整出水閥，保持油溫正常。
6、在嚴寒季節停運冷油時，應將冷油器中的冷卻水排盡，以免凍裂設備。
